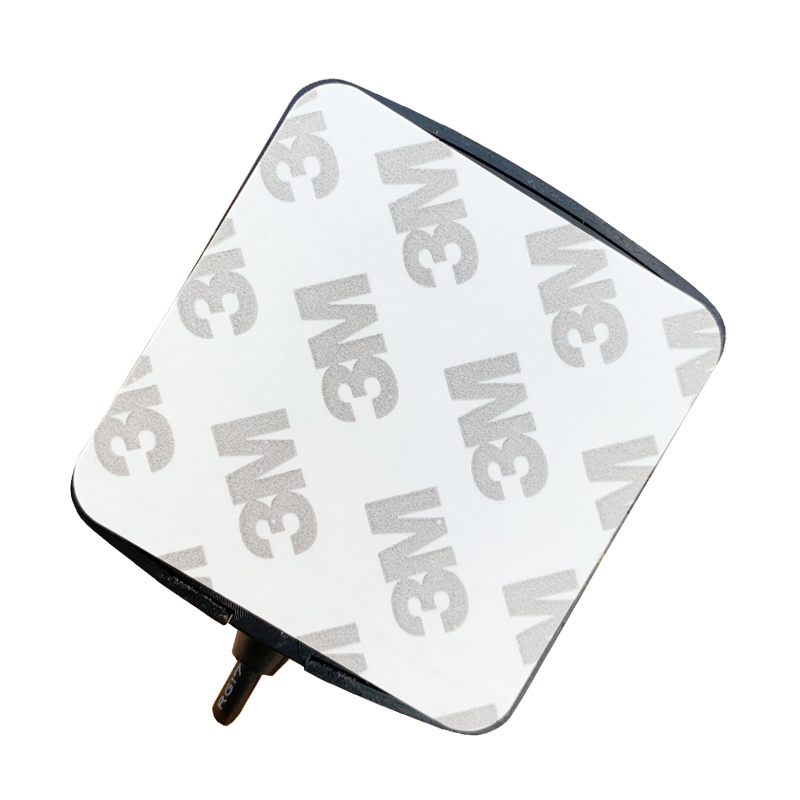

名称： GPS&BD L1/L5/B1/G1天线

型号：AC-GPS/BD(L1/L5/B1/G1)-55
尺寸：55x50x21mm
增益：28±3dB Typical

产品分类：

产品描述：

GPS&BD(L1/L5/B1/G1)组合天线，增益高，工作稳定、重量轻、体积小、安装方便，隐蔽，ABS材质质，可以同时使用
GPS&BD(L1/L5/B1/G1)模块系统里，或多频段组合设备中应用

电性能参数
频率	L1:1575.42MHz L5:1176MHz B1:1561MHz G1:1602MHz
放大器增益	28±3dB Typical
驻波比	＜1.8
极化方式	RHCP
输入最大功率	50W
阻抗	50±5Ω
噪声系统	3-3.5dB
直流电压	3-5V
直流电流	17-24mA(at3V)
产品材质	ABS
噪声系数	≤1.8dB
增益	1.0dBic(1176MHz),3.0dBic(1558～1612MHz)at Zenith Max
轴比	≤15dB：at Zenith
带外抑制（绝对值）	≥25dB( FH+100MHz ) ≥25dB( FL-100MHz )
输出驻波比	≤1.8dB
机械参数
安装方式	Magnetic/3M Stick
外壳	黑色
线型	RG174
馈线长度	3M
接头	SMA Male
工作温度	-40°C~+80°C
湿度	95%-100%RH
防水等级	IP66
天线尺寸	55x50x21mm
重量	84g
