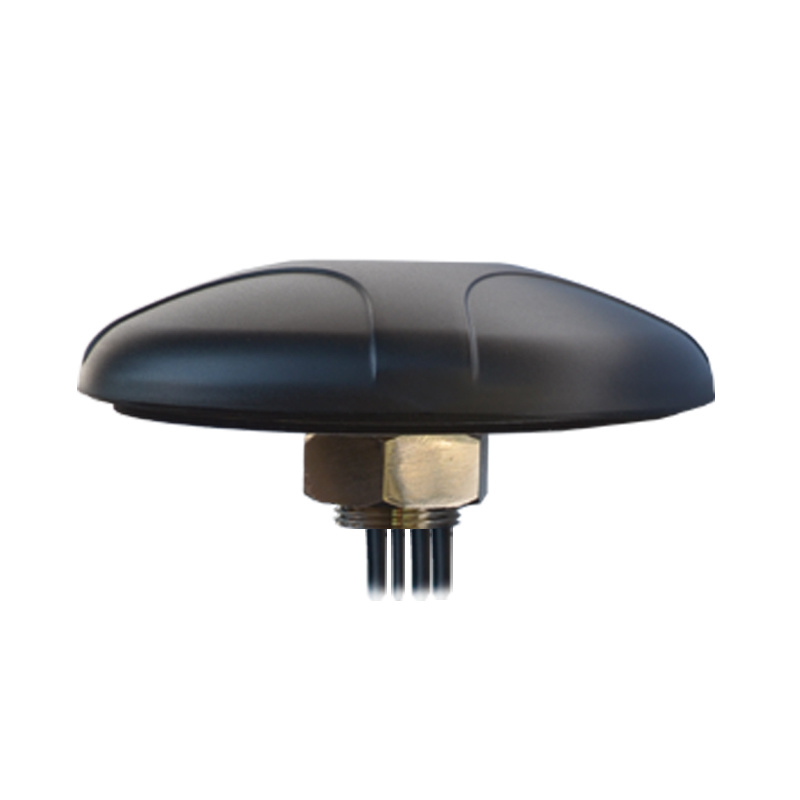

名称: 四组合天线

型号:AC-GPS(GLONAS)/LTE/WIFI/3G-BQX
尺寸:Ф143.6x65mm
增益:28±2dB Typical
产品分类:

产品描述:

WIFI+GSM+GPS(Glonass)+3G频率组合天线,增益高,工作稳定、重量轻、体积小 、 安装方便ABS材质质,抗UV。
可以同时使用在WIFI+GSM+GPS(Glonass)+3G多频模块系统里,或多频段组合设备中应用。

  • 产品详情
  • 电性能参数
    GPS(GLONASS) Part:
    频率 1575.42±3 MHz/1602-1610MHz
    电压驻波比 <2.5
    极化方式 RHCP
    阻抗 50Ω
    放大器增益 28±2dB Typical
    噪声系统 1.5dB
    驻波比 <2.0
    直流电压 2.2-5.0V
    直流电流 5-15mA
    LTE Part:
    频率 698-960/1710-2700MHz
    驻波比 <2.0
    增益 3dBi
    极化方式 Linear
    阻抗 50Ω
    WIFI Part:
    频率 2.4/5GHz
    驻波比 <2.5
    增益 3dBi
    极化方式 Linear
    阻抗 50Ω
    3G Part:
    频率 824-960/1710-2170MHz
    驻波比 <2.0
    增益 2dBi
    机械参数
    外壳 Black
    线型 RG316/RG178/RG174/RG58U(can be customization)
    馈线长度 3/5M(can be customization)
    接头 SMA Male(can be customization)
    工作温度 -40℃~+80℃
    湿度 55%-75%RH
    防水等级 IP67
    产品材质 ABS
    安装方式 Screw
    天线尺寸 Ф143.6x65 mm
    重量 1.2KG
